Kludi Onderdelen inbouw ééngreeps badkraan met trekknop-omstel Pure-serie Flexx.Boxx 88011 (++650++++)
Hier vind je de onderdelen van de Kludi Pure&Easy, Pure&Solid en Pure&Style inbouw ééngreeps badkranen met omstel op het Flexx.Boxx 88011 inbouwdeel. Bij deze sets zit de omstel (pos. 2) in de rozet en bedien je hem met een trekknop. Je herkent deze sets aan de cijfers 650 op plaats 3 t/m 5 van het artikelnummer, bijvoorbeeld 376500565.

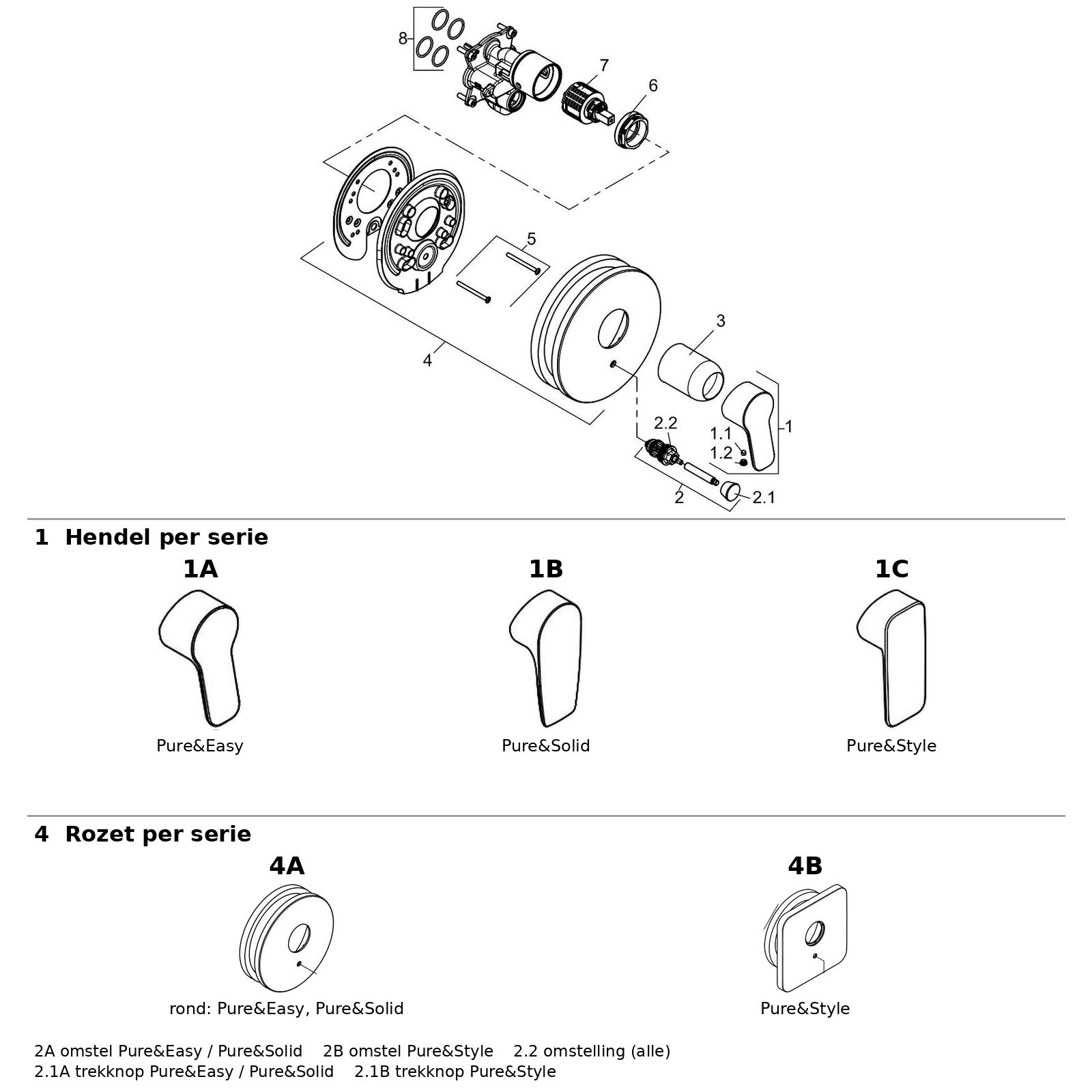

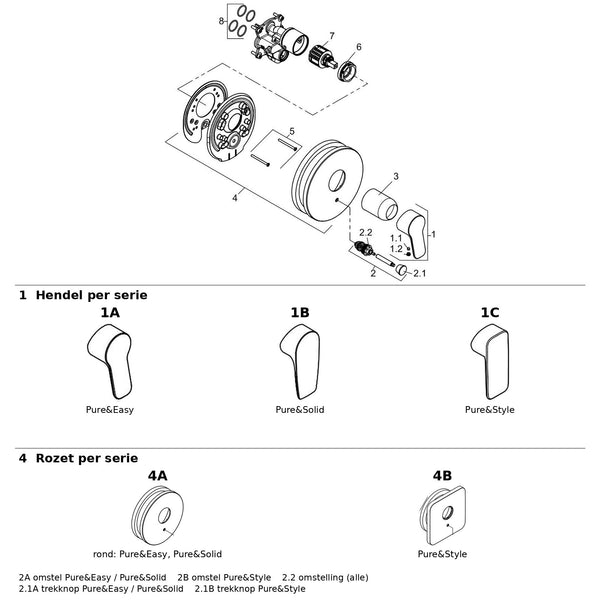

Op de tekening hebben de onderdelen die per serie verschillen een eigen letter. In de tabel zie je welke bij jouw set horen.
Welke afmontageset heb jij?
| Serie |
Afmontageset (chroom) |
Hendel |
Omstel |
Trekknop |
Rozet |
| Pure&Easy |
376500565 |
1A |
2A |
2.1A |
4A |
| Pure&Solid |
346500575 |
1B |
2A |
2.1A |
4A |
| Pure&Style |
406500575 |
1C |
2B |
2.1B |
4B |
Andere kleuren (bijvoorbeeld mat zwart, artikelnummer eindigt op 39..) hebben dezelfde techniek; de zichtbare delen zijn dan in die kleur.
De oudere Objekta afmontageset 326500575 heeft dezelfde opbouw; de hendel, trekknop en rozet daarvan zijn niet op deze tekening opgenomen. Stuur ons een foto als je een onderdeel voor de Objekta nodig hebt.
Bozz of Zenta? De afmontagesets 386500576 en 386500575 hebben een automatische omstel in de inbouwunit. Die onderdelen vind je op het blad KLO650A-88011 (via de knop bovenaan).
Dezelfde functie op het Slim.Boxx 88022 inbouwdeel heeft de code 755.
Twijfel je welk onderdeel je nodig hebt? Stuur ons een foto, wij zoeken het voor je uit!
