Kludi Onderdelen inbouw ééngreeps badkraan 2-weg stop/omstel belucht Slim.Boxx 88022 (++763++++)
Hier vind je de onderdelen van alle Kludi inbouw ééngreeps badkranen met 2-weg stop/omstel en beluchting (safe) op het Slim.Boxx 88022 inbouwdeel. Met de drukknop schakel je tussen de twee uitgangen (bijvoorbeeld handdouche en baduitloop). Kludi gebruikt voor deze afmontagesets in alle series dezelfde techniek; alleen de hendel, de rozet, de drukknop en de markeringsstop verschillen per serie. Je herkent deze sets aan de cijfers 763 op plaats 3 t/m 5 van het artikelnummer, bijvoorbeeld 327630581.

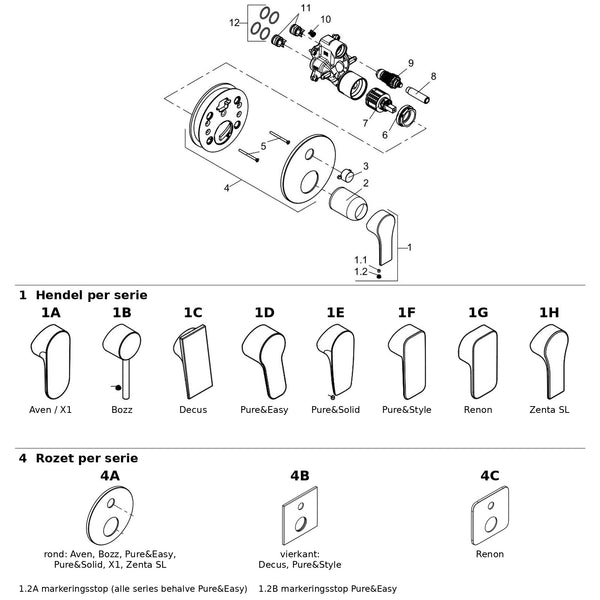

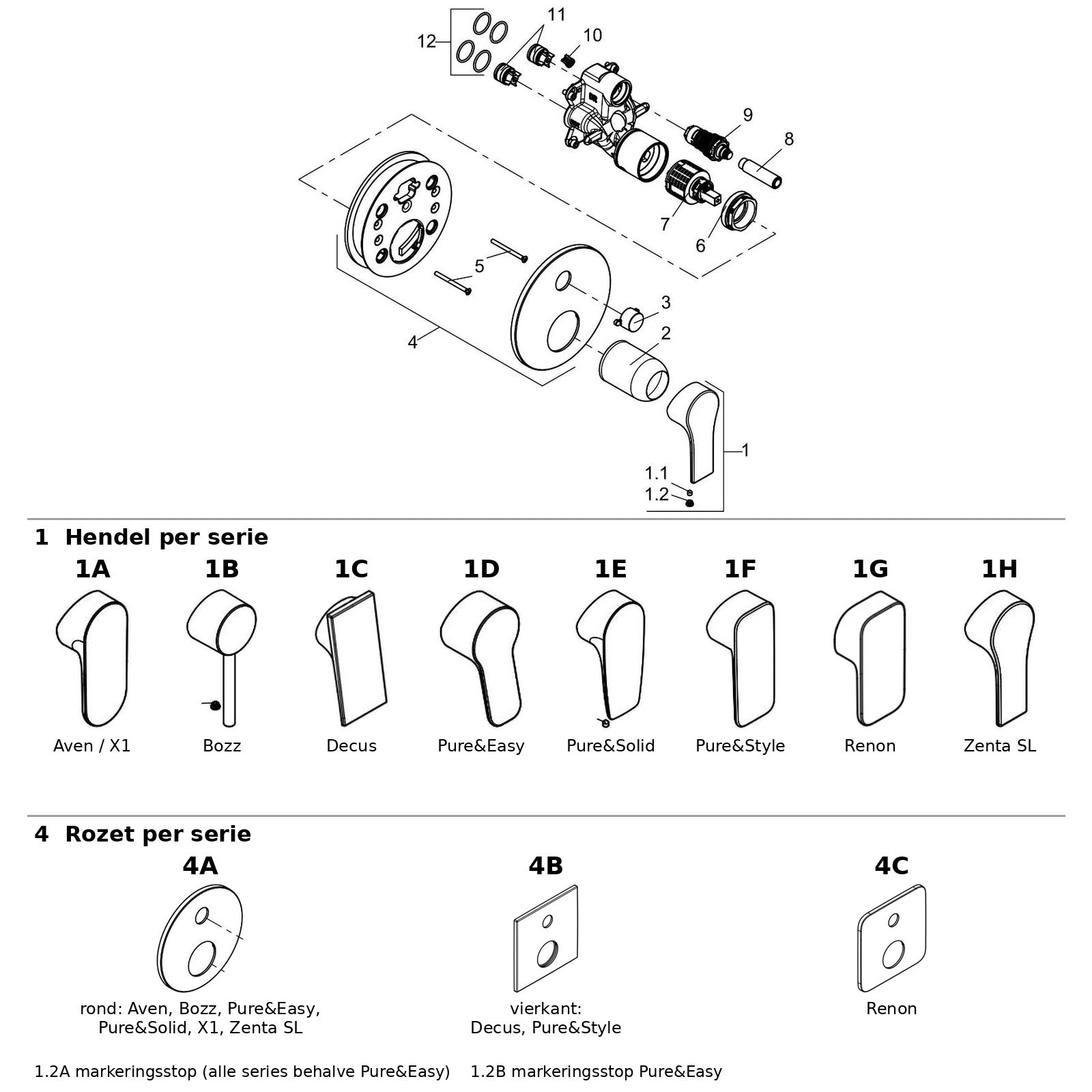

Op de tekening hebben de onderdelen die per serie verschillen een eigen letter. In de tabel zie je welke bij jouw serie horen.
Welke afmontageset heb jij?
| Serie |
Afmontageset (chroom) |
Hendel |
Drukknop |
Rozet |
Markeringsstop |
| Aven |
327630581 |
1A |
3 |
4A |
1.2A |
| Bozz |
387630576 |
1B |
3 |
4A |
1.2A |
| Decus |
547630575 |
1C |
3 |
4B |
1.2A |
| Pure&Easy |
377630565 |
1D |
3 |
4A |
1.2B |
| Pure&Solid |
347630575 |
1E |
3 |
4A |
1.2A |
| Pure&Style |
407630575 |
1F |
3 |
4B |
1.2A |
| Renon |
427630575 |
1G |
3 |
4C |
1.2A |
| X1 |
327630575 |
1A |
3 |
4A |
1.2A |
| Zenta SL |
487630565 |
1H |
3 |
4A |
1.2A |
Andere kleuren (bijvoorbeeld mat zwart, artikelnummer eindigt op 39..) hebben dezelfde techniek; de zichtbare delen zijn dan in die kleur.
Dezelfde functie op het Flexx.Boxx 88011 inbouwdeel heeft de code 663; die vind je via de knop bovenaan.
Twijfel je welk onderdeel je nodig hebt? Stuur ons een foto, wij zoeken het voor je uit!
