Kludi Onderdelen Flexx.Boxx 88011 inbouwthermostaat techniek (2012-2024)
Hier vind je de technische onderdelen van een Kludi inbouwthermostaat (douche of bad) op het Flexx.Boxx inbouwdeel 88011. Dit inbouwdeel zat van mei 2012 tot 2024 achter de thermostatische afmontagesets van onder andere Kludi Zenta, O-Cean, Balance, Objekta en Bozz. Vanaf mei 2012 zitten het thermo-element en de stop/omstel in de afmontageset; het inbouwdeel zelf is een lege huls.
-
Thermo-element (74926): tot voorjaar 2018 7492600-00, daarna 7639000-00. Ze zijn onderling uitwisselbaar; bij de 7639000-00 zit een extra greepbevestiging.
-
Stop/omstel (74515), sets ++830++++: tot 03/2018 7451537Z-00 (los te draaien met sleutel 930869), daarna 7331937-00 met zeskantige spanmoer, daarvoor is geen speciale sleutel nodig.
-
Stopkraan, sets ++835++++: tot 03/2018 7813837Z-00, daarna 7356537-00.
- Centrale thermostaat (sets ++729++++): thermo-element 7310800-00.

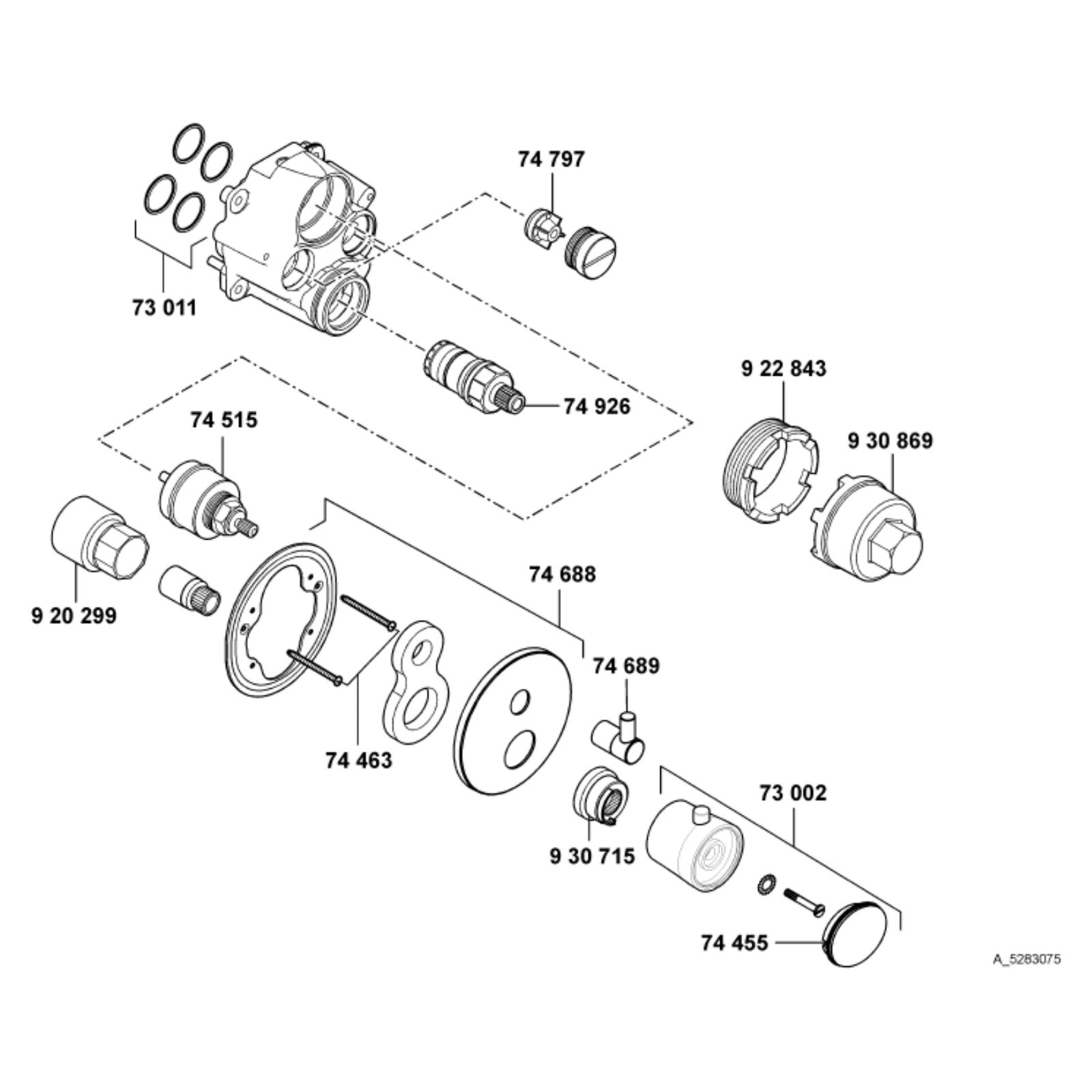

De tekening is van de Kludi Balance afmontageset 528300575. De techniek is bij alle series gelijk; de greep (73002), de huls (920299) en de blokkeringshuls (930715) verschillen per serie en kleur en vind je op het onderdelenblad van jouw kraan.
Welk inbouwdeel heb jij?
Dat zie je aan het artikelnummer van je afmontageset (de chromen buitenkant). Kijk naar het 3e, 4e en 5e cijfer, bijvoorbeeld 388300545.
| Afmontageset |
Inbouwdeel |
Thermo-element |
| ++820++++ / ++825++++ |
Flexx.Boxx 88066 (tot april 2012) |
7480900-00 (zit in het inbouwdeel) |
| ++830++++ / ++835++++ |
Flexx.Boxx 88011 (mei 2012 - 2024) |
7492600-00, vanaf 2018 7639000-00 |
| ++810++++ / ++885++++ |
Slim.Boxx 88022 (vanaf mei 2024) |
7639000-00 |
| ++729++++ / ++739++++ (centrale thermostaat) |
88011 / 88022 |
7310800-00 |
Met de knoppen bovenaan wissel je tussen de versies.
Thermo-element vervangen
- Draai de hoofdkraan dicht en dek de afvoer af, zodat er geen kleine onderdelen in verdwijnen.
- Draai de volumegreep (open/dicht) open; er hoort nu geen water meer te komen.
- Wip met een kleine schroevendraaier het kapje van de temperatuurgreep, draai de schroef eronder los en neem de greep eraf.
- Schuif de blokkeringshuls eraf en draai de verchroomde huls los.
- Draai de grote messing wartel helemaal los en neem het thermo-element eruit.
- Plaats het nieuwe (of ontkalkte) thermo-element en draai het vast.
- Schuif de blokkeringshuls terug met de markering aan de bovenkant, sluit de volumegreep en draai de hoofdkraan weer open.
- Af fabriek staat het element op ongeveer 38 °C. Wil je een andere blokkeringstemperatuur? Laat water lopen en draai aan de spindel tot je de gewenste temperatuur hebt. Monteer daarna de temperatuurgreep met de blokkeringsknop omhoog en klik het kapje terug.
Tip: maak de grepen af en toe helemaal open en dicht; dat houdt de bewegende delen soepel. Kalk verwijder je met een middel op basis van citroenzuur en daarna goed naspoelen, nooit met schurende middelen.
Twijfel je welk onderdeel je nodig hebt? Stuur ons een foto, wij zoeken het voor je uit!
