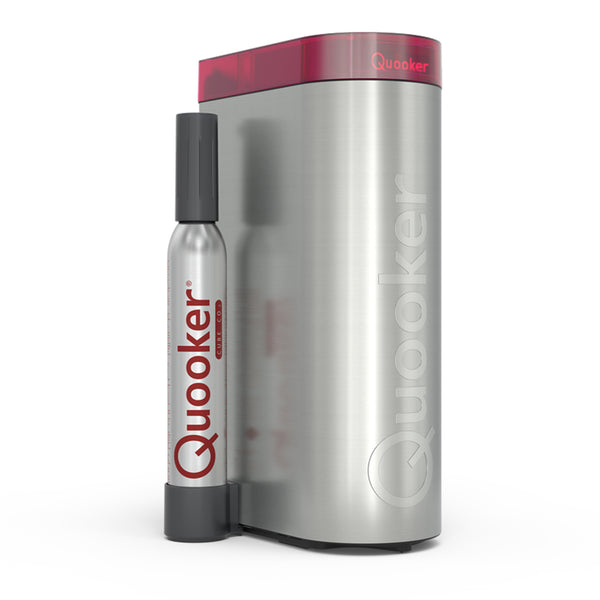

Zelf je Quooker CUBE installeren: Een complete stap-voor-stap handleiding

Geniet je binnenkort van bruisend en gekoeld water rechtstreeks uit de kraan?

Gefeliciteerd met de aanschaf van je Quooker CUBE! We merken bij Kranenspecialist.nl dat veel klanten twijfelen of ze de installatie zelf kunnen uitvoeren of dat ze hier een loodgieter voor moeten inschakelen.

Het eerlijke antwoord? Met een beetje geduld en de juiste instructies kun je dit prima zelf.

De Quooker CUBE is een prachtig stukje techniek, en hoewel het openen van de doos met slangen en koppelingen misschien intimiderend oogt, is het proces heel logisch opgebouwd. In dit blogartikel nemen we je stap voor stap mee door het installatieproces. We gebruiken hierbij de officiële richtlijnen, maar leggen het uit in begrijpelijke taal, zodat je met vol vertrouwen aan de slag kunt.

Bespaar installatiekosten en leer je eigen systeem kennen. Laten we beginnen!

Voorbereiding is het halve werk

Voordat je onderin je keukenkastje duikt, is het belangrijk om te zorgen dat je alles bij de hand hebt. Niets is vervelender dan halverwege moeten stoppen omdat je gereedschap mist.

Wat heb je nodig?

• De Quooker CUBE set (inclusief slangen, CO2-cilinder en reduceerventiel).
• Steeksleutel 12 en 14 (essentieel voor het los- en vastdraaien van de slangen).
• Een handdoek (er kan altijd een beetje restwater uit de slangen komen).
• Een beetje ruimte in je keukenkastje.

Zorg ervoor dat je veilig werkt. We gaan werken met water en elektriciteit, dus wees alert en volg de stappen rustig op.

Stap 1: Het systeem uitschakelen en drukloos maken

Veiligheid staat voorop. We beginnen met het uitschakelen van je huidige Quooker-systeem.

1. Zet de Quooker uit: Bovenop het Quooker-reservoir vind je de Q-knop. Druk hierop om het systeem uit te schakelen. Laat de stekker voor nu nog even in het stopcontact zitten.
2. Laat het water lopen: Zet de kokendwaterkraan open en laat deze lopen totdat het water koud is. Dit voorkomt dat je straks met heet water werkt. Zet daarna ook even de koudwaterkraan open.
3. Sluit de watertoevoer: Draai de hoofdkraan of de hoekstopkraan in je keukenkastje dicht.
4. Check de druk: Zet de kokendwaterkraan nogmaals open. Als het goed is, komt er nu geen water meer uit. Is dit het geval? Dan is het systeem drukloos.
5. Stroom eraf: Trek nu pas de stekker van het Quooker-reservoir uit het stopcontact.

Stap 2: De wateraansluitingen voorbereiden

Nu het systeem veilig is, gaan we de slangen aanpassen om de CUBE ertussen te plaatsen. Dit klinkt technisch, maar het is eigenlijk een kwestie van de juiste slangetjes omleiden.

De koudwateraansluiting
Ontkoppel de koudwatermengslang van je huidige installatie en verwijder het oude zeefje. Je gaat nu de zogeheten 'reduceer inJasperlaatcombinatie' (die bij de CUBE zit) aansluiten op het reeds geïnstalleerde reduceerventiel. Vergeet niet het zeefje te plaatsen! Hierop monteer je weer de koudwaterslang van de kraan.

De slangen van de CUBE
De CUBE werkt met een 'IN' en een 'OUT'. Om vergissingen te voorkomen, werkt Quooker met kleurmarkeringen.

1. Pak de slang met de blauwe markering. Monteer deze op de inlaatcombinatie. Let op: gebruik hierbij de blauwe fiberring voor een waterdichte afsluiting.
2. Steek het andere uiteinde van deze blauwe slang in de waterinlaat van de CUBE (gemarkeerd als ‘IN’).
3. Steek de slang met de witte markering in de wateruitlaat van de CUBE (gemarkeerd als ‘OUT’).

Tip van de specialist: Zorg ervoor dat de slangen niet knikken of dubbelvouwen. Een knik in de slang kan de waterdruk en doorstroom aanzienlijk verminderen.

Stap 3: Aansluiting op het Quooker-reservoir

Nu moeten we de CUBE verbinden met je bestaande kokendwaterreservoir. Hiervoor heb je de steeksleutels 12 en 14 nodig.

1. Verwijder de kokendwaterslang aan de bovenkant van het reservoir.
2. Plaats een nieuwe fiberring (deze worden meegeleverd en zijn cruciaal tegen lekkages) op de aansluiting van het reservoir.
3. Monteer het T-stuk op deze aansluiting. Draai dit goed vast met de sleutels.
4. Vervang ook de oude fiberring van de losgehaalde kokendwaterslang door een nieuwe, en monteer de slang weer bovenop het T-stuk.
5. Nu heb je nog een opening over op het T-stuk. Hier steek je de wit gemarkeerde slang (die van de CUBE 'OUT' komt) in. Dit is vaak een push-fit verbinding: duw hem stevig aan tot hij vastklikt.

Stap 4: De communicatiekabel en CO2

De CUBE en de Quooker-kraan moeten met elkaar kunnen 'praten' om te weten wanneer er bruisend water gegeven moet worden.

De kabel aansluiten:
Achterop de kap van het Quooker-reservoir vind je jack-plug ingangen (vergelijkbaar met een koptelefoonaansluiting). Verwijder het beschermdopje van de tweede ingang. Pak de bijgeleverde communicatiekabel:

• Steek de zwarte jack-plug stevig in het reservoir. Duw door totdat je geen koperkleurig deel meer ziet.
• Steek de blauwe jack-plug aan het andere uiteinde in de achterzijde van de CUBE.

De CO2-cilinder plaatsen:
Dit is het onderdeel dat zorgt voor de bruis.

1. Druk de haakse koppeling van de transparante slang in de CO2-inlaat achterop de CUBE.
2. Pak het CO2-reduceerventiel en de cilinder. Verwijder de beschermdop van de cilinder.
3. Draai de cilinder in het ventiel. Schrik niet: hierbij kan een beetje gas ontsnappen wat een sissend geluid geeft. Dit is volkomen normaal! Draai door tot hij niet verder kan.
4. Plaats de cilinder in de houder en klik deze met de magneet aan de CUBE (of zet hem ernaast in de houder).

Stap 5: Testen en opstarten

Het zware werk zit erop! Nu gaan we controleren of alles waterdicht is en het systeem activeren.

1. Water erop: Draai de hoofdkraan weer open. Draai vervolgens de rode knop op de inlaatcombinatie open (tegen de klok in).
2. Check op lekkages: Kijk goed bij alle koppelingen, het T-stuk en de slangen. Zie je ergens een druppel? Draai de moer dan voorzichtig iets strakker aan met de steeksleutel.
3. Stroom erop: Sluit eerst het netsnoer aan op de CUBE en steek deze in een geaard stopcontact. Doe daarna hetzelfde met de stekker van het Quooker-reservoir.
4. Aanzetten: Zet het Quooker-systeem aan via de Q-knop. Het reservoir zal nu ongeveer 15 minuten nodig hebben om op te warmen.

Het installatiemenu
Op de CUBE zit een display. Klik hierop om het opstartproces te starten. Het schermpje leidt je door de laatste instellingen heen. Volg deze instructies op het scherm om de installatie af te ronden.

Veelgestelde vragen en tips

Bij Kranenspecialist.nl zien we dat de meeste installaties vlekkeloos verlopen, maar let nog even op de volgende punten voor een perfect resultaat:

• Ventilatie: De CUBE koelt water en heeft (net als een koelkast) ventilatie nodig. Zorg dat de ventilator aan de achterkant zijn warmte kwijt kan in het kastje.
• De fiberringen: We kunnen het niet vaak genoeg zeggen: gebruik altijd de nieuwe fiberringen. Oude ringen hergebruiken is de nummer 1 oorzaak van kleine lekkages na installatie.
• Geluid: De CUBE maakt af en toe geluid (de ventilator of de pomp). Dit is normaal, zeker direct na het tappen van bruisend water.

Hulp nodig of onderdelen bestellen?

Heb je de smaak van het klussen te pakken of zoek je specifieke onderdelen voor je kranen? Of het nu gaat om een binnenwerk voor een lekkende kraan of advies over je nieuwe Quooker: wij helpen je graag verder.

Je hebt nu zelfstandig je CUBE geïnstalleerd. Tijd om dat glas te vullen met heerlijk koel bruisend water. Proost!
